视频监控系统的由前端、传输网络、监控中心组成。系统架构如下：

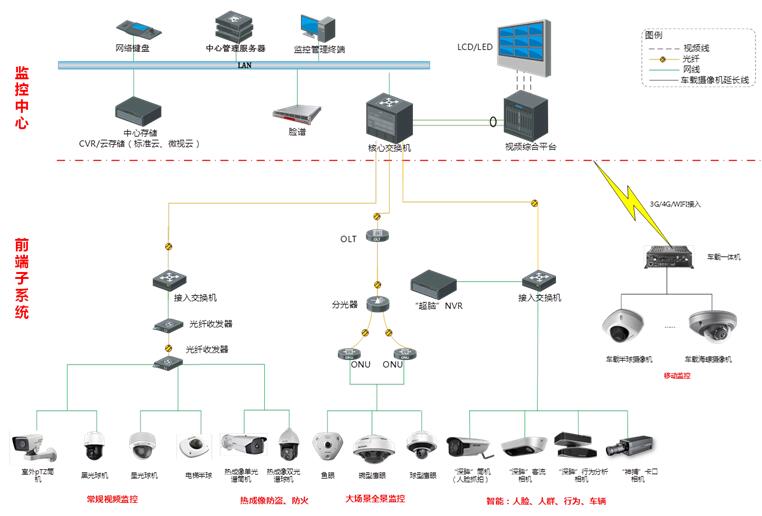

图1. 视频监控系统架构示意图
1） 前端部分
前端支持多种类型的摄像机接入，可配置高清网络枪机、球机等，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。
移动车载系统目前以模拟摄像机为主。车载硬盘录像机将接入的车载模拟录像机的模拟信号转化为数字信号后，通过无线信号进行视频图像传输。
2） 传输网络部分
前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。
3） 监控中心部分
监控中心的设计主要包括视频存储、视频显示及实现统一管理的平台软件。
监控中心视频存储可采用CVR或视频云存储等主流存储模式对高清视频图像进行存储，小型项目或需要前端分布式存储的场景也可以采用NVR方式，解决数据落地问题，用户根据实际需要选择不同的存储方式。
监控中心采用视频综合平台完成视频的解码、拼接，上墙等应用。通过部署LCD、LED大屏用来将视频进行上墙显示。中心平台对视频监控设备和用户进行统一管理，实现视频的预览、回放、权限控制等应用。
