ControlLogix 1756 PLC系统

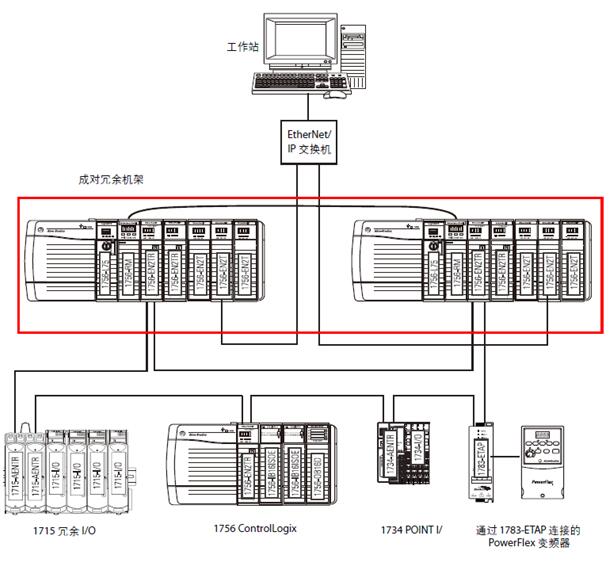

一、ControlLogix 1756系统架构
二、系统概述
1、ControlLogix系统结构
ControlLogix在整个系统中都设计有通讯功能，利用独特的ControlBus底板为整个系统创建通信网关，为一种高性能无源多主总线，ControlBus在同一机架上的任何模块或所有模块间起着传递信息包的管道作用。
有如下特色：
.网络间的桥接不需要可编程控制器
.机架中可以任意排列和配置任何数量的控制器、I/O或通信模块。
.可以带电插拔(RIUP)任何模块，维修故障模块时，系统的其余部分能照常运行。
.处理器内多CPU结构。独立的CPU用于控制，独立的CPU用于程序处理、通讯和I/O扫描。在大容量处理时候依然能够保证系统的高性能。
2、系统软件
组态软件：RSLogix 5000 专业组态软件（工程师站），含Rslinks Getway RSLogix 5000 软件包是用于罗克韦尔自动化集成架构系统（即具有全集成控制、网络、可视化和信息技术的生产控制和信息系统）的设计和组态软件。罗克韦尔自动化集成架构系统可为离散控制、过程控制、批次控制、运动控制、驱动控制和安全控制等各种应用提供所需的全部控制功能和信息
上位机组态开发软件：FT View Studio SE
FactoryTalk View Site Edition 是一个集成软件包，用于开发和运行涉及可能分布在整个网络内的多个用户和服务器的人机界面 (HMI) 应用程序。提供了创建强大、可靠过程监视和控制应用程序需要的所有工具。
在 FactoryTalk View Studio 中，可以创建能反映现场或者 过程的 FactoryTalkView SE 网络分布式、网络站点或本地站点应用程序。使用 FactoryTalk View Studio 的编辑器可以创建和测试所需的应用程序组件。然后，设置 FactoryTalk View SE Client，从而让操作员在部署完应用程序后与之交互。
3、ControlLogix主控制器：1756-L73
Controllogix中最先进的L7X系列处理器，他的闪速内存可以在断电后依旧保存用户程序，并且在处理器软件增加新的功能后，用户只需通过软件即可将处理器升至最新版本。最大限度保证了用户的投资。所有ControlLogix处理器都经过如下认证：CSA Certified,CSA Class I,Division 2,Group A,B,C,DUL Listed，并且可以用于SIL2的安全场合，在石油平台上用了我们大量的该系统也证明了Logix系列的可靠性和高指标。此外，Controllogix处理器还具有如下丰富的特点和功能：
.易于使用的标签寻址方式。
.符合IEC1131-3的操作系统提供多任务系统。可定义多达32个不同任务，满足控制不同对象及工艺的要求。
.强大的数据系统。支持多维数组和用户定义数据结构。
.可与分离网络模块匹配。同时可连接ETHERNET，CONTROLNET，DEVICENET等网络
.强大的I/O处理能力。
.高速程序及数据处理能力，1K指令仅需0.06毫秒。
.丰富的指令系统，除AB原有的指令集外，还包含有运动控制及过程控制指令集。ControlLogix采用了动态内存分配技术，不限制用户使用多少程序、数据、定时器、计数器等等，用户只受一个总内存限制。
.可靠的控制性能；
