大屏拼接系统主要包含：液晶屏、拼接处理器、矩阵控制模块、线缆、安装线材等附件。
一、安装支架安装支架如下图：

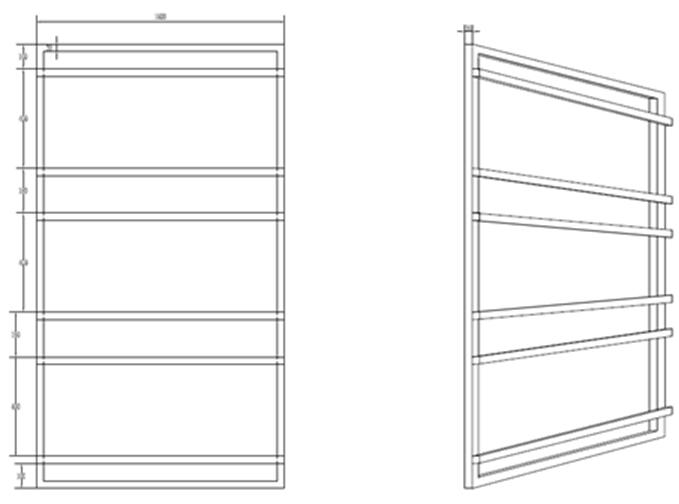

框架材质：30*30方钢，焊接。
框架要求：四周方钢为固定用，屏幕背部的挂钩挂与横向方钢之上。横向的方钢之间的间距严格控制。必须保 证尺寸间距相同对称。
二、大屏连接
1、大屏拼接系统包含：信号源主机（多种信号VGA输出）、控制主机（可与信号源主机公用，带COM口或虚拟COM口）、矩阵模块、拼接处理器、LCD大屏。
2、线缆包括：RS232专用线、VGA视频线
3、硬线连接顺序

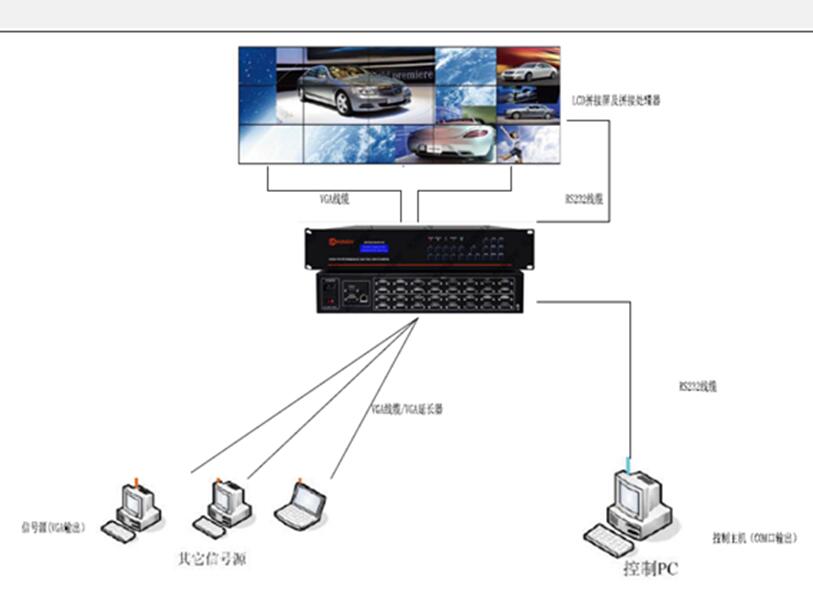

如上图所示，VGA线路方向为：视频信号源至VGA矩阵控制模块输入端，矩阵控制模块 至大屏拼接处理器（每个大屏后均带一块处理器）
控制信号RS232线路方向：控制主机——》矩阵控制模块的RS232输入，矩阵控制模块的RS232输出——》拼接处理器RS232输入
每个拼接处理器均含RS232的输入*1个，RS232输出*1个。所有的拼接处理器均经RS232串联，即：1#的RS232 out至2#的RS232 in，2#的 RS232 OUT——》3#的RS232 IN，依次连接至最后一块模块。
每个大屏后均带拼接处理器，连接有专用排线连接如下图

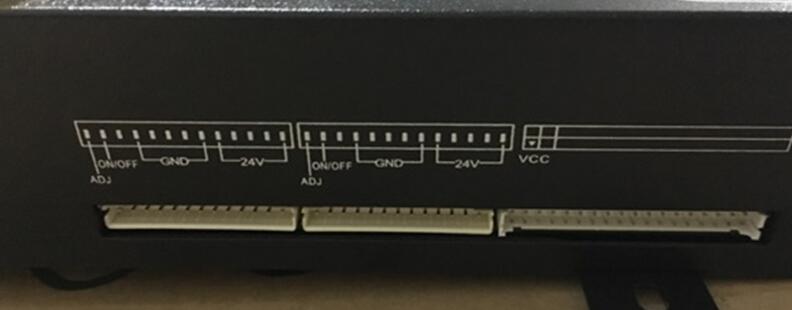

拼接处理器右侧含专用排线接口（下图前两口），通过上图排线与大屏连接。
三、软件调试
拼接处理器作用是：VGA拼接处理器又称大屏幕处理器,主要功能是将一个完 整的VGA图像信号划分成N块后分配给N个视频显示单元(如背投单元),完成用多个VGA信号单元组成一个超大屏幕动态图像显示屏,可以支持VGA/视频设备的同时接入,如:DVD 摄像机 卫星接收机机顶盒 标准计算机VGA信号.可以实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出,使屏幕构成一个超高分辨率,超高亮度,超大显示尺寸的逻辑显示屏,完成多个信号源(VGA信号和视频信号)在屏幕上的开窗、移动、缩放等各种方式的显示功能。
拼接处理器均含有动态生成的坐标，每个坐标均可通过专用软件（多屏多媒体显示系统）设置以达到拼接控制。
矩阵控制模块的作用：信号源输入及信号源输出的矩阵转换。
调试步骤：
1、设置拼接处理器的坐标：通过多屏多媒体控制软件，使用操作员密码登陆，右侧的打开连接打开后，切换到下方ID设置页，点击产生识别码，对应的屏幕将会产生识别码如下图。通过输入对应屏幕的识别码，将目标行数值、列数值输入后应用即完成当前屏幕的坐标设置。
2、所有的屏幕设置完坐标后，检查是否有重复的坐标。
3、屏幕切分：屏幕的分割和拼接也通过上面多屏软件完成。打开连接后，通过左上的框选，点击右侧执行，即完成一块切割。
4、矩阵控制模块使用：矩阵控制模块作用是将不同的视频源输入切换到对应的屏幕上。软件界面如下图：
步骤：
打开串口，软件会自动选择当前连接的COM口。（注意：不能同时使用多屏多媒体处理软件，COM口不能被占用）。
选择一次左侧输入通道，选择右侧输出通道（注意：选择右侧多个输入通道的时候，会因屏幕切割的原因，显示受限。先处理切割后，再切信号源最合理）
四、调试中常出现的问题
大屏拼接系统中常见的问题有：水波纹，抖动，闪烁，模糊、图像拖尾、重影、抖动、偏移等。分析如下：VGA信号的传输涉及到许多的设备，如投影机、计算机、矩阵切换器、分配器、CD、DVD和中控系统以及VGA线材，电源等，这些因素都有可能会影响到VGA信号的输出效果。
VGA信号显示主要分为两种情况：
1）、拖尾现象，屏幕不清晰，显示字符的右边缘模糊，有重影，这种多数都是由线材质量引起的，VGA是模拟信号，线材阻抗的变化和不匹配会在传输线路中产生一个反射信号，这个信号会在发送端和接收端来回震荡，这个反射信号叠加在正常的VGA传输信号上就会引起拖尾现象；还有由于传输距离较远，VGA信号衰减严重，干扰增加， 拖尾现象就越严重。
2）、水波纹，抖动，闪烁，窜扰，这四种现象都是由于干扰造成的，造成干扰的原因有很多，线材屏蔽不好外界干扰影响VGA信号传输，信号发送和接收端的地线电位差引起干扰，设备本身PCB板设计引起的干扰；供电交流电源的地系统存在干扰，串入VGA信号传输系统。
对于大屏中出现了拖尾、重影、抖动、偏移等问题采取了以下措施
1、图像抖动问题。分下到图像抖动可能因干扰引起。我们采用避开干扰源的方法（避开大屏正下方）传输VGA信号。问题缓解，但仍存在。最 后排查到干扰源为系统的输入信号主机电源干扰。输入主机的电源是经STS静态电源输入的，同时所有的输入接地浮空。这两点问题均可能导致电源干扰。为此考虑采用降低干扰的方法进行排除。本案中采用的是VGA视频信号延长器，通过VGA转RJ45进行放大传输，抖动问题解决。
2、图像拖影问题。采用VGA转RJ45传输，由于各VGA延长器的品质参差不齐，VGA转换后阻抗不匹配，导致信号拖影。经过多种型号试用后，采用了可调节RGB功能的延长器解决拖影问题
3、图像偏移问题。抖动、拖影都是信号衰减、材质抗干扰能力不强导致。图像偏移系VGA放大器本身调节匹配不对导致。解决图像偏移关键是解决匹配问题。大屏的LCD本身没有如家用液晶电视上的调节按钮。所以大屏的图像位置矫正通过大屏多媒体软件完成。
调节步骤：通过管理员密码登陆多屏显示系统软件后，打开连接、选择其中图像偏移的大屏，右侧图像调整按钮变亮后即可进入调整界面。可通过自动调整图像颜色及图像位置完成调整。也可以选择箭头微调。
